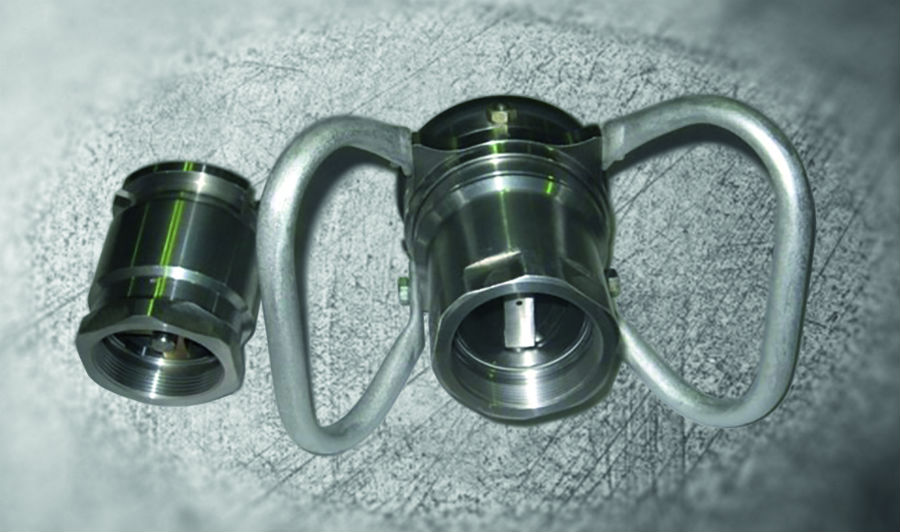

Быстроразъемное беспротечное устройство

Главная » Проекты » Средства освоения Мирового океана » Морские сооружения для освоения шельфа » Быстроразъемное беспротечное устройство

НАЗНАЧЕНИЕ

Быстроразъемное беспротечное устройство (ББУ) предназначено для обеспечения разъединения (или присоединения) трубопровода с протекающей по нему жидкой средой за минимально возможное время с высокой степенью надежности и с возможностью предотвращения пролива жидкой среды в окружающее пространство.

Применяется в системах для заправки морских (речных) судов и других плавучих средств различными видами жидкостей, для работы в качестве конечных устройств систем закачки (терминалы для хранения жидкостей, насосно-компрессорное оборудование, датчиковая обвязка, рукава для транспортировки жидкостей), а также в системах для передачи сред между бортами в море.

СРАВНИТЕЛЬНЫЕ ТЕХНИКО-ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Параметры	Серийно-разрабатываемое ББУ	ББУ с применением элементов керамики
Срок службы	25	40 лет
Рабочее давление	2,5МПа
Условный проход	DN50 мм (диаметральный ряд DN32;50;80;100)
Усилие на отрыв ББУ в сборе
Материал основных деталей	углеродистая сталь, сплавы на основе цветных металлов	углеродистые и нержавеющие стали, алюминиевые высокопрочные сплавы (в том числе как основа)
Рабочие среды	нефтепродукты, вода, другие жидкие неагрессивные среды	нефтепродукты, вода, другие жидкие неагрессивные среды, жидкости с содержанием кислот и щелочей. Жидкости с содержанием абразивных примесей и буровые шламы.
Температура рабочей среды	от температуры замерзания среды до +100 ° С	от температуры замерзания среды до +425°С
Температура окружающего воздуха	От минус 45° до +60°С
Средняя наработка на отказ	не менее 4 000 циклов	не менее 10 000 циклов
Крепление изделия	ручное, возможен вариант с использованием механической руки (требует дополнительной доработки)
Экологические требования	данное изделие соответствует всем экологическим нормам и правилам
