ПОГРУЖНОЙ ЭНЕРГОМОДУЛЬ

Главная » Проекты » Средства освоения Мирового океана » Морские сооружения для освоения шельфа » Подводный энергетический модуль

Погружной энергомодуль (ПЭМ) номинальной электрической мощностью 8-10 МВт.

Глубина погружения – 400 м

НАЗНАЧЕНИЕ

энергообеспечение объектов обустройства месторождений арктического шельфа России со сложными ледовыми условиями;
энергообеспечение поселков и гарнизонов в удаленных прибрежных районах.

ПРЕИМУЩЕСТВА

2 ядерные энергетические установки;
возможность находиться на плаву, на дне и в толще воды на глубине, исключающей воздействие айсбергов и качки;
возможность управляемого погружения и всплытия с помощью 8 якорных линий;
удобство обслуживания;
посещаемый модуль управления и обслуживания находится в отдельном прочном корпусе;
применена более надежная и безопасная двухкорпусная конструкция;
повышенная сейсмостойкость при зависании в толще воды;
возможность приема обитаемого подводного аппарата;
наличие упрощенного варианта, стоящего только на дне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

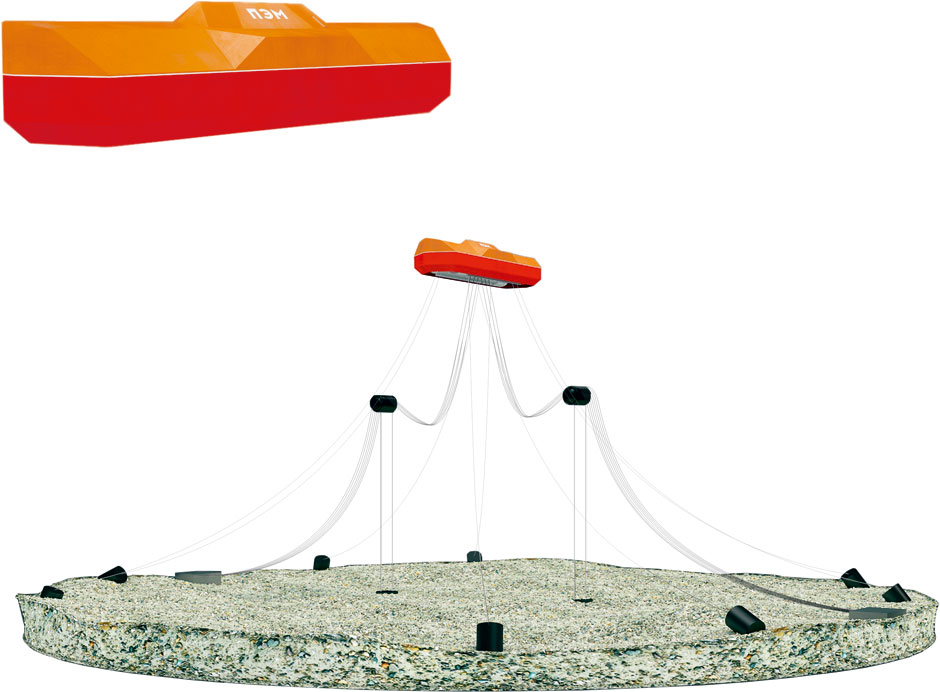

Система позиционирования состоит из 8 якорных связей с углами заложения 70 и 40 градусов (в плане к ДП), заведенных на 8 погружных лебедок.

На дне якорные линии заводятся на якоря-массивы, якоря сверхповышенной держащей силы или вакуумные якоря.

Состав и длина якорной линии зависит от глубины акватории установки ПЭМ:

для глубины 350 м - два участка: 1) 575 м троса 56 мм, 2) 520 м цепи калибра 62.
для глубины 100 м - два участка: 1) 120 м троса 56 мм, 2) 500 м цепи калибра 62.

Клюзы вывода тросов якорных линий расположены в нижней части легкого корпуса. Цепи идут по дну от якорей и слегка приподнимаются к узлу крепления троса.

Кабельные линии – выводятся в районе миделя ПЭМ в нижней части легкого корпуса по 6 шт. с каждого борта. Ориентировочный диаметр каждого кабеля 150 мм. Для возможности изменения глубины погружения ПЭМ кабельные линии образуют петлю, которая подвешена на подводном буе, закрепленном тросом (тросами) к донному «мертвому» якорю. Буй находится на глубине ок. 0,5 глубины акватории. Расстояние между кабелями в «связке» каждого борта – ок. 0,5-0,8 м. Кабельные «связки» каждого борта опускаются на дно и по дну идут к установленному на дне подводному распределительному устройству, а от него к потребителям: донным и береговым.
